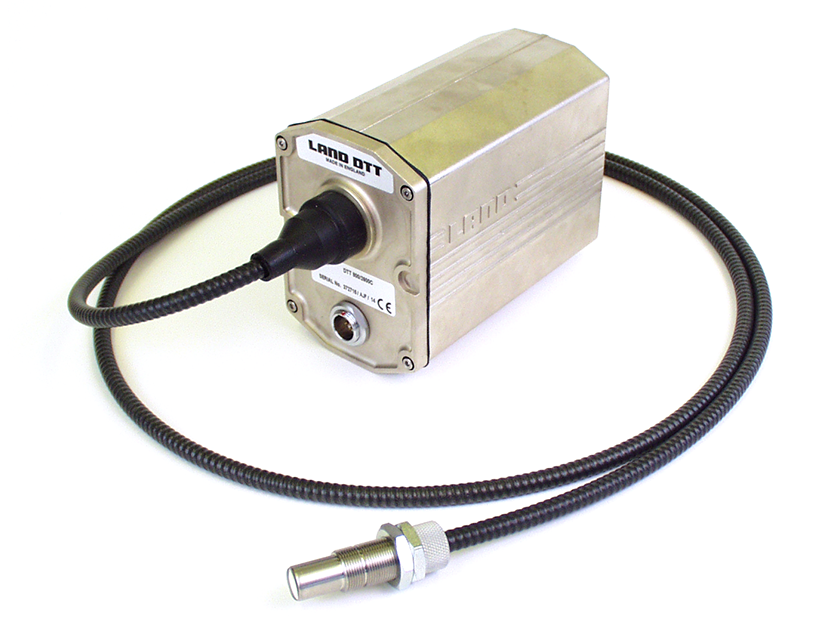

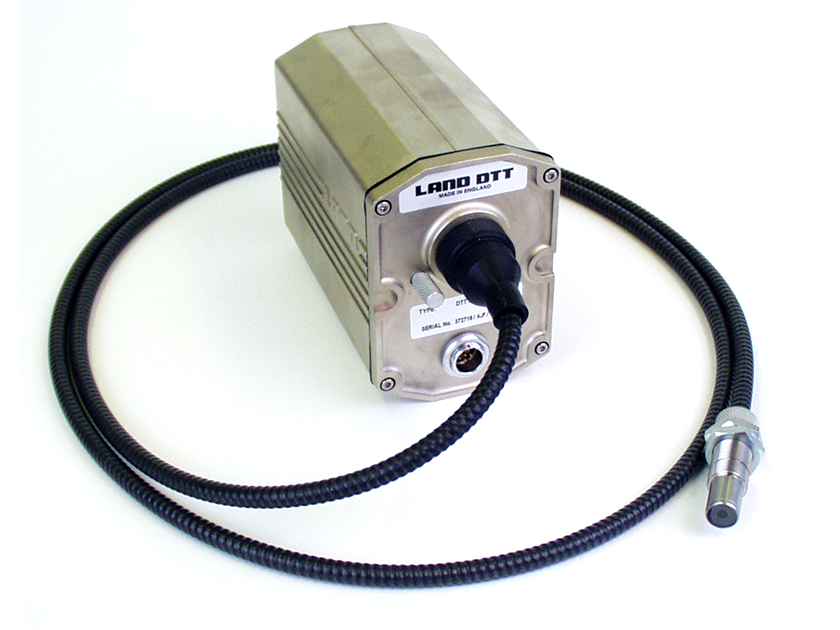

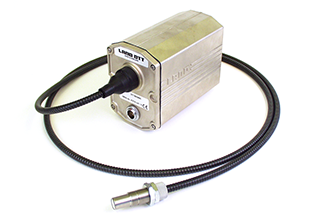

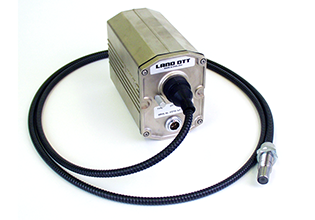

DTT - ドローイングタワー

AMETEK Land Fixed Spot Non-Contact Thermometers / Pyrometers - DTT - Drawing Tower
短波長赤外線温度計は、光ファイバのドローイングタワー炉の制御のための正確で安定した温度測定を提供します。
  • 概要 +


    DTTは、光ファイバのドローイングタワー炉の高精度な温度測定で、高品質で低損失の光ファイバを必要な強度と減衰量で生産できるドローイングタワー温度計です。

    AMETEK Landの市場をリードする赤外線技術が、高温での接触測定法に関連する実用上の問題を回避するため、DTTはプロセス制御を向上させ、不要な無駄なく高品質の製品が確実に生産されるようにします。

    炉の内側がプロセス中の融点に近づくことができるので、炉の温度が加熱制御パラメータとして使用されます。DTTのシリコンセル検出器は、高い安定性、迅速な応答、正確かつ安全に温度を監視するために必要な温度変化に対する感度を提供します。

    スタンドアローン動作用に設計され、異なる温度範囲に最適化された2つのモデルで利用可能なDTTは、通信用光ファイバ産業に光ファイバ生産用の高精度温度測定ソリューションを提供します。

    高温度での高精度
    一般的な温度2200° C(4000°F)の炉で動作するように設計されてあり、DTTは短波長およびシリコンセル検出器を使用して、温度変化に迅速かつ敏感に応答する安定した測定を提供します。

    小さな目標機能
    温度計は、正確な読み取りを行うために小さな目標サイズしか必要とせず、視野が制限された誘導加熱炉またはグラファイト抵抗炉内での設置が容易で、柔軟性があります。

    簡単に統合して設置する
    DTTは、堅牢で柔軟性の高いモジュール式設計により、産業標準の出力を使用しているため、プロセス監視、録音、制御システムに適しています。これは従来の産業用マウントを有し、個々に国家基準にトレーサブルであることを証明することができます。

    DTTは、AMETEK Landの光ファイバドローイングタワー炉用に設計された非接触ソリューションです。



  • 仕様 +


    モデル  DTT 800/2600C DTT 1500/4700F
    温度範囲
       動作 800~2600 °C  1500~4700 °F
       指定された 1000~2600 °C  1830~4700 °F
    波長 1μm
    応答時間 調整可能な5ms~5s(0~95%)
    放射率 放射率0.10~1.00を調節可能
    出力 4~20mA
    視野(公称)
    112:1
    目標ディア
       DT1光学ヘッド 450mmで4mm   17.7インチで0.15インチ
    精度
       再現性 <2 °C />4 °F
       絶対 <0.75%K d>
    安定性
       温度 0.3°/°amb
       時間 2 °C/年   4 °F/年
    振動
    3G任意軸、10~300Hz
    湿度  0~99%結露なし
    密封  IP65要件へ  NEMA 4Xの要件へ
    周囲温度
       光学ヘッド 200 °C  392 °F
       ライトガイド 200 °C  392 °F
    検出器
       指定された 0~70 °C  32~158 °F
       動作  -10~80 °C 14~176 °F
    重量  1.7kg  3.75lb
    CE
    EN 50-082-2(免除)、EN 50-081-1(排出)、IEC 1010(安全)
    ADS001/0702
