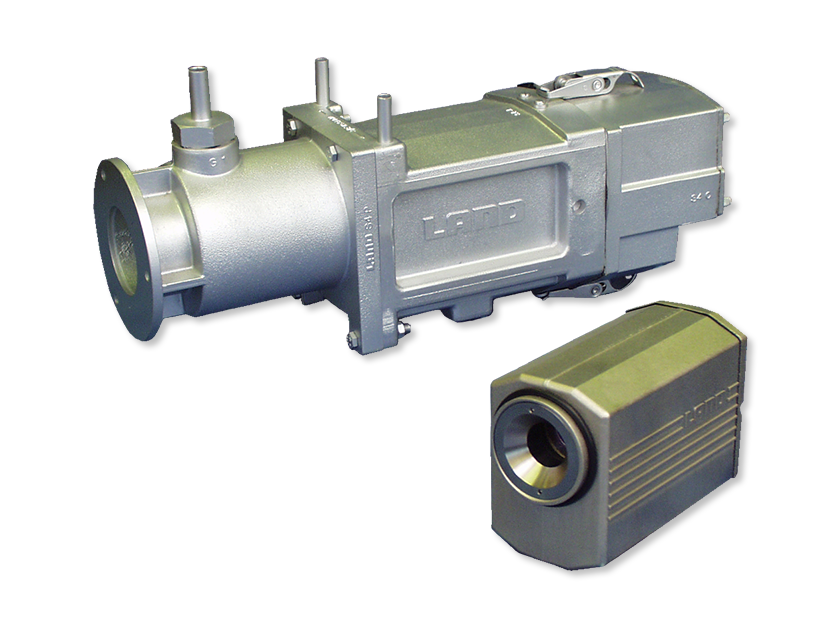

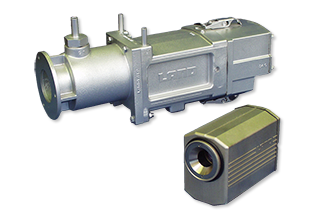

VDT - Vapor Deposition

VTD 放射温度計
光ファイバ生産における、正確なプリフォーム温度測定のためにカスタム設計された放射温度計。
  • 概要 +


    蒸着プロセスにおける精密なプリフォーム温度制御に最適化されたAMETEK Landの蒸着温度計は、低損失、広帯域の光ファイバの生産に重要な測定値を提供します。

    VDTは、正確な表面温度の読み取りのために、回転するプリフォームを正確に照準することができます。ファイバの強度および伝送品質を制御する上で重要です。これにより、費用のかかるスクラップ製品を効率的かつ高収率で生産できます。

    非接触赤外線温度計技術のみが、プロセスに必要な正確な表面温度測定を達成することができます。VDTの4.8-5.2µmの波長帯測定は、プリフォームが不透明であり、測定結果が炎の影響を受けず、優れた精度を保証することを意味します。

    VDTは、スタンドアロンデバイスとして、またはSystem 4 Landmark Graphic信号プロセッサによってリンクされたマルチ温度計システムの一部として動作することが可能で、ガラス産業における蒸着プロセスに最適です。

    プロセスの最適化
    測定範囲が1000°C(2500°F)~1800°C(4500°F)で、焦点可能な100:1の光学系による小さな目標機能を備えたVDTは、優れた精度で回転プリフォームを見るためにカスタム設計されています。

    高精度測定
    高品質の光ファイバをコスト効率よく生産的に生産するためには、蒸着プロセスにおけるプリフォームの温度を正確に制御する必要があります。正確な非接触測定 <1°C (<2°F), VDT provides the accuracy needed to ensure efficiency and a superior product.

    フレキシブルでモジュラーなデザイン
    VDTは、当社の豊富なSystem 4取付アクセサリに対応しています。また、産業標準の出力を使用して、プロセス監視、記録、制御システムに適合し、既存のシステムに簡単に取り付けることができます。

    VDTは、AMETEK Landの非接触温度計で、蒸着プロセスにおける正確な温度制御が可能です。
  • 仕様 +


    蒸気蒸着温度計 - スタンドアロン温度計

      モデル: VDT-U 1000/2500C VDT-U 1800/4500F
    温度範囲: 1000~2500°C  1800~4500°F
    波長: 4.8~5.2μm
    平均応答時間: 調整可能な100ms~5s(0~95%)
    ピークピッカー: 調整可能な1.5~30%/sの減衰
    放射率: 調整可能な0.10~1.00
    出力: 4~20mA
    照準:
      目標サイズ:
      倍率:
      アイリリーフ:
    6°、レンズを通して
    目盛り画像内の> 98%のエネルギー
    1.8倍
    30mm  1.2in
    視野(公称): 100:1
    最小目標寸法: 3.5mm直径  直径0.13インチ
    焦点範囲: 0.35m~1m(可変焦点)  13.6インチ~39.4インチ(可変焦点)
    正確さ
    繰り返し性:


      絶対:

    <1°C d> <2°F d>
    0.6%K
    安定
    温度:


      時間:
    <0.025%T(K)/>
    2°C/年 4°F/年
    電源: 23~48V d.c.、 <200mAd>
    振動: 3G任意軸、10~300Hz
    湿度: 0~99%結露なし
    密封: IP65要件へ  NEMA 4Xの要件へ
    周囲温度
    指定:
    動作:

    0~70°C
    -10~80°C

    32~158°F
    14~176°F
    CE: EN 50-082-2(免除)、EN 50-081-1(排出)、IEC 1010(安全)

    気相蒸着温度計システム - LANDMARK GRAPHIC信号プロセッサを備えたシングルおよび複数の温度計

    モデル: VDT-S 1000/2500C VDT-S 1800/4500F
    温度範囲: 1000~2500°C 1800~4500°F
    波長: 4.8~5.2μm
    平均応答時間: 100ms
    出力: 4~20mA
    照準:
    目標サイズ:
    倍率:
    アイリリーフ:
    6°、レンズを通して
    目盛り画像内の> 98%のエネルギー
    1.8倍
    30mm 1.2in
    視野(公称): 100:1
    最小目標寸法: 3.5mm直径 直径0.13インチ
    焦点範囲: 0.35m~1m(可変焦点) 13.6インチ~39.4インチ(可変焦点)
    正確さ
    繰り返し性:
    絶対:

    1K
    0.5%K
    安定
    温度:

    時間:

    <0.02%K/>
    2°C/年 4°F/年
    電源: 23~48V d.c.、 <200mAd>
    振動: 3G任意軸、10~300Hz
    湿度: 0~99%結露なし
    密封: IP65要件へ NEMA 4Xの要件へ
    周囲温度
    指定:
    動作:

    0~70°C
    -10~80°C

    32~158°F
    14~176°F
    CE: EN 50-082-2(免除)、EN 50-081-1(排出)、IEC 1010(安全)
    仕様 - REF。ADS002/0702

    詳細な技術仕様については、下記のドキュメントセクションの特定の製品パンフレットを参照してください。
