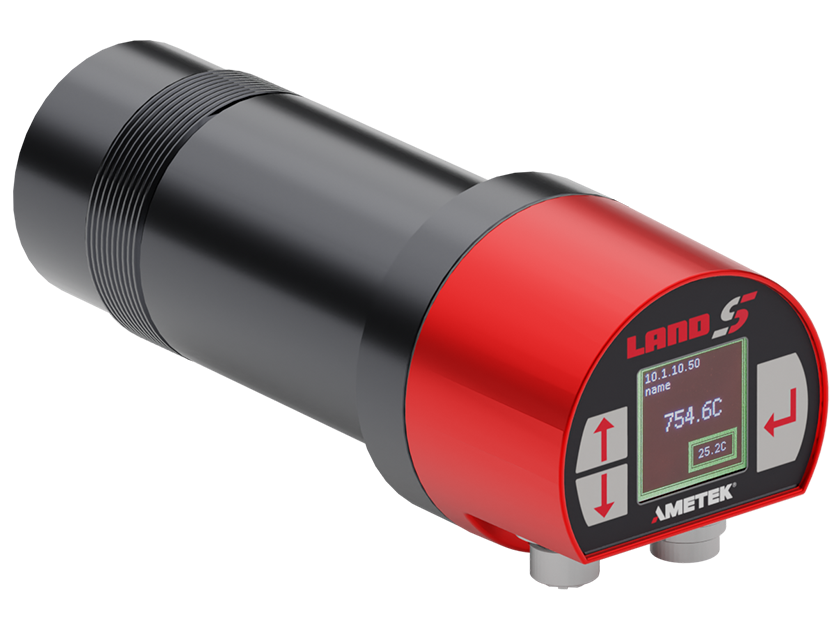

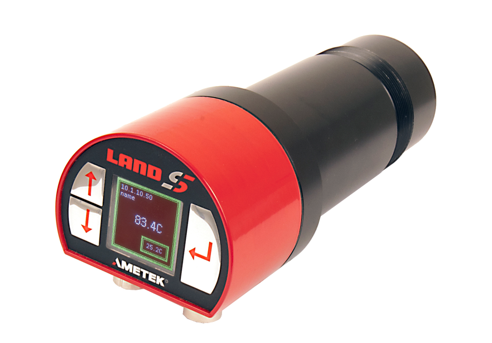

SPOT+

SPOT+

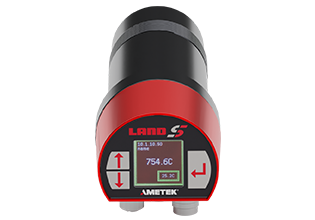

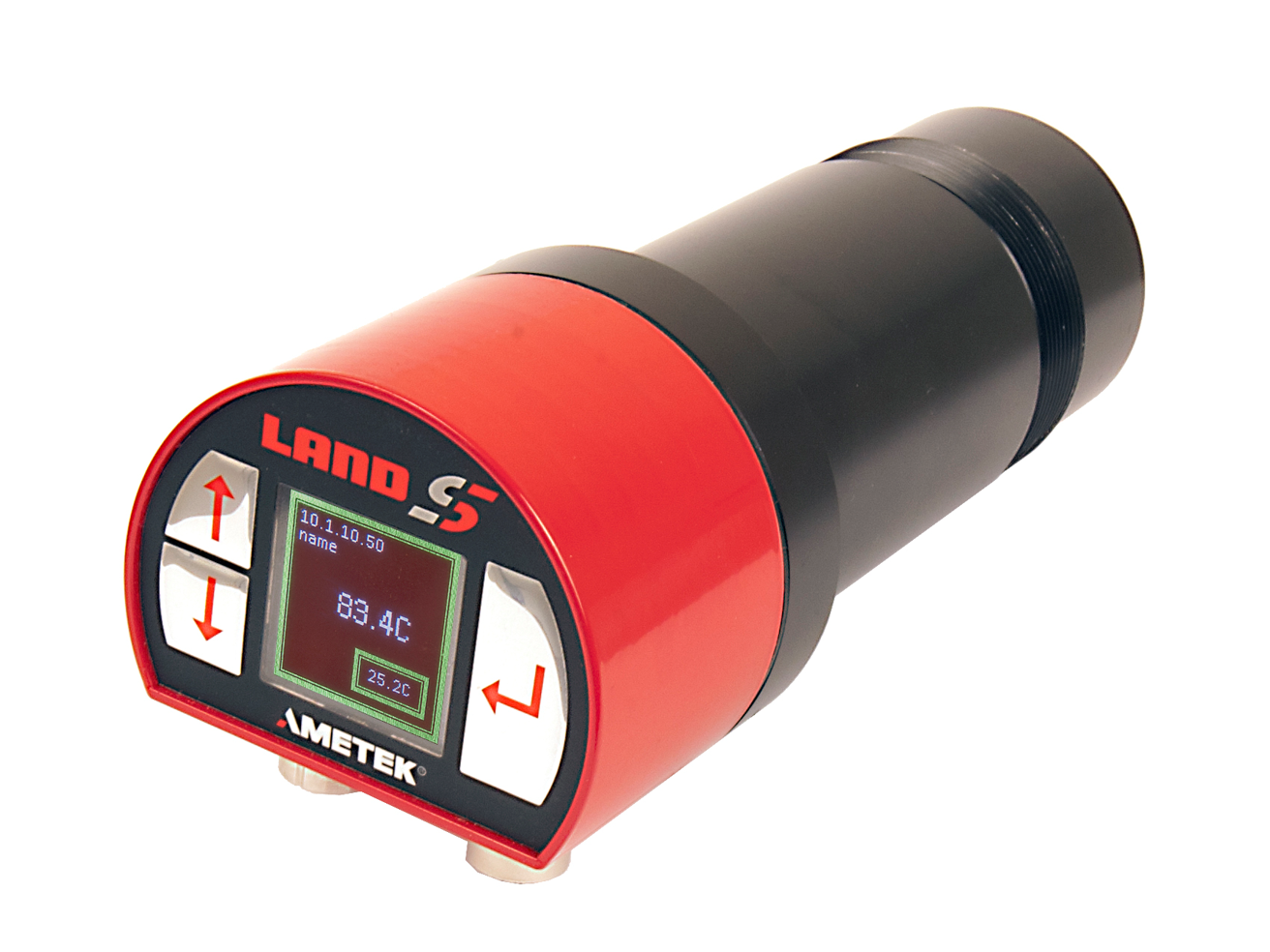

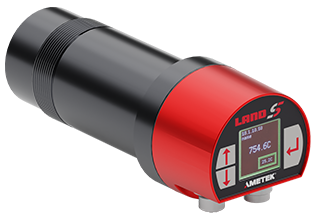

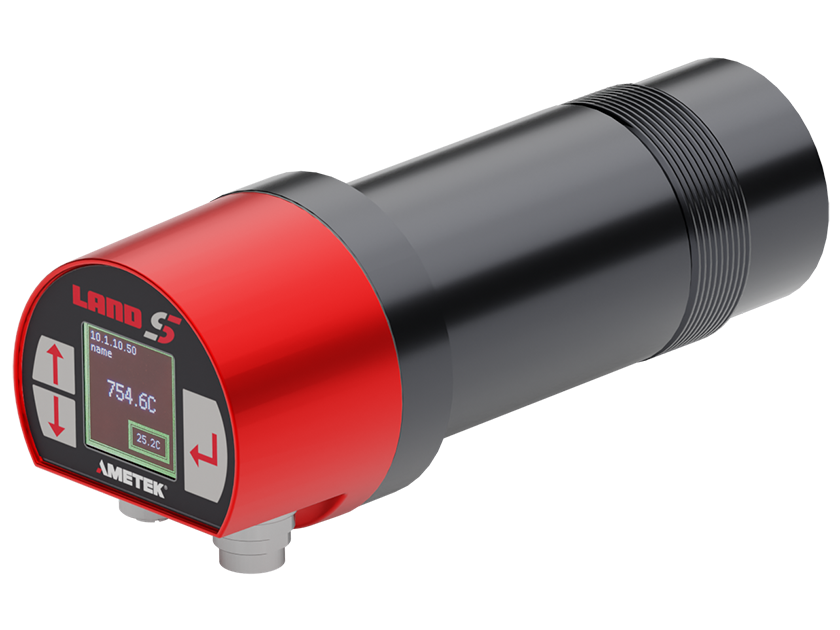

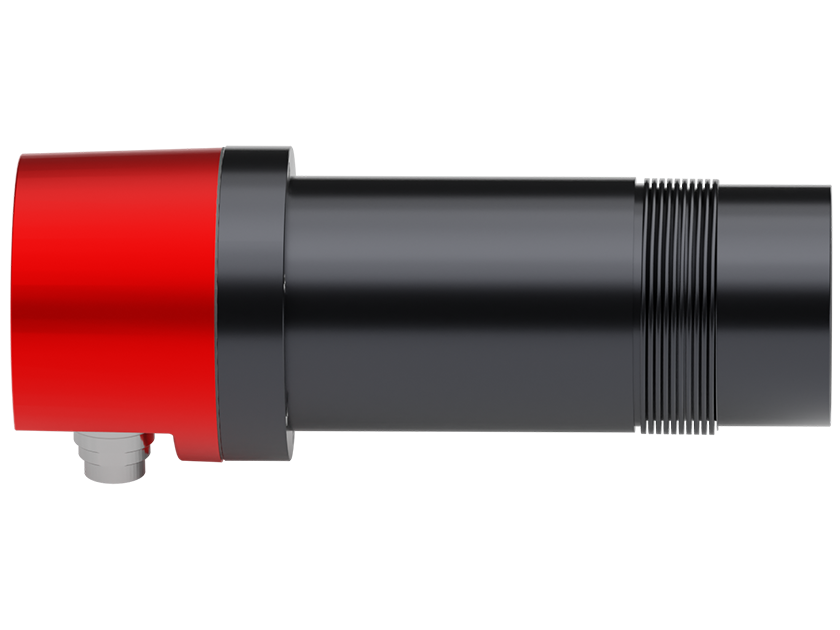

SPOT は対象物のスポット温度を非接触で測定が可能な工業用の高精度放射温度計です。動作波長、温度範囲、およびプロセス要件の範囲で利用できます。

  • 概要 +


    EtherNet/IP、REST API、ウェブサーバー、Modbus TCP、画像ストリーミング、アナログおよびアラーム出力を1つのデバイスに統合したSPOT+は、非接触温度測定を正確で柔軟かつ使いやすくします。

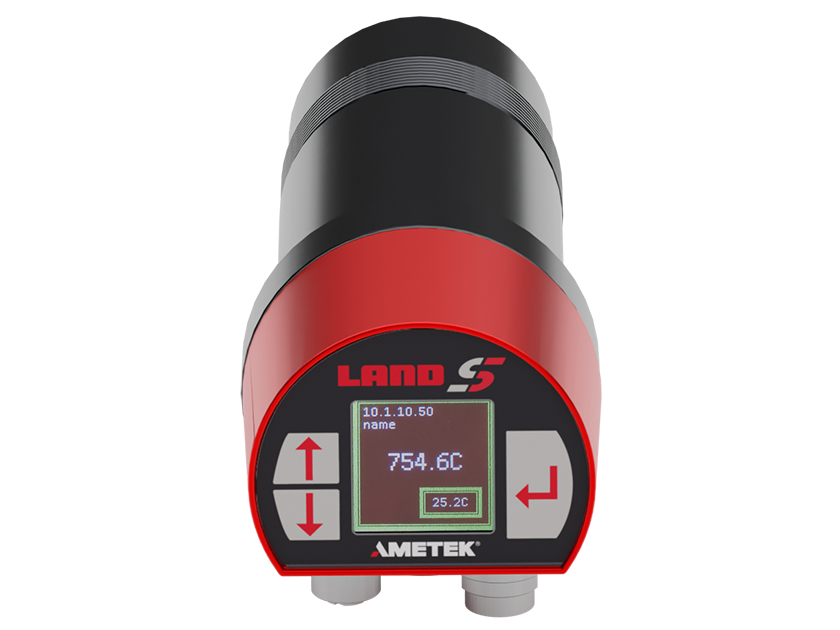

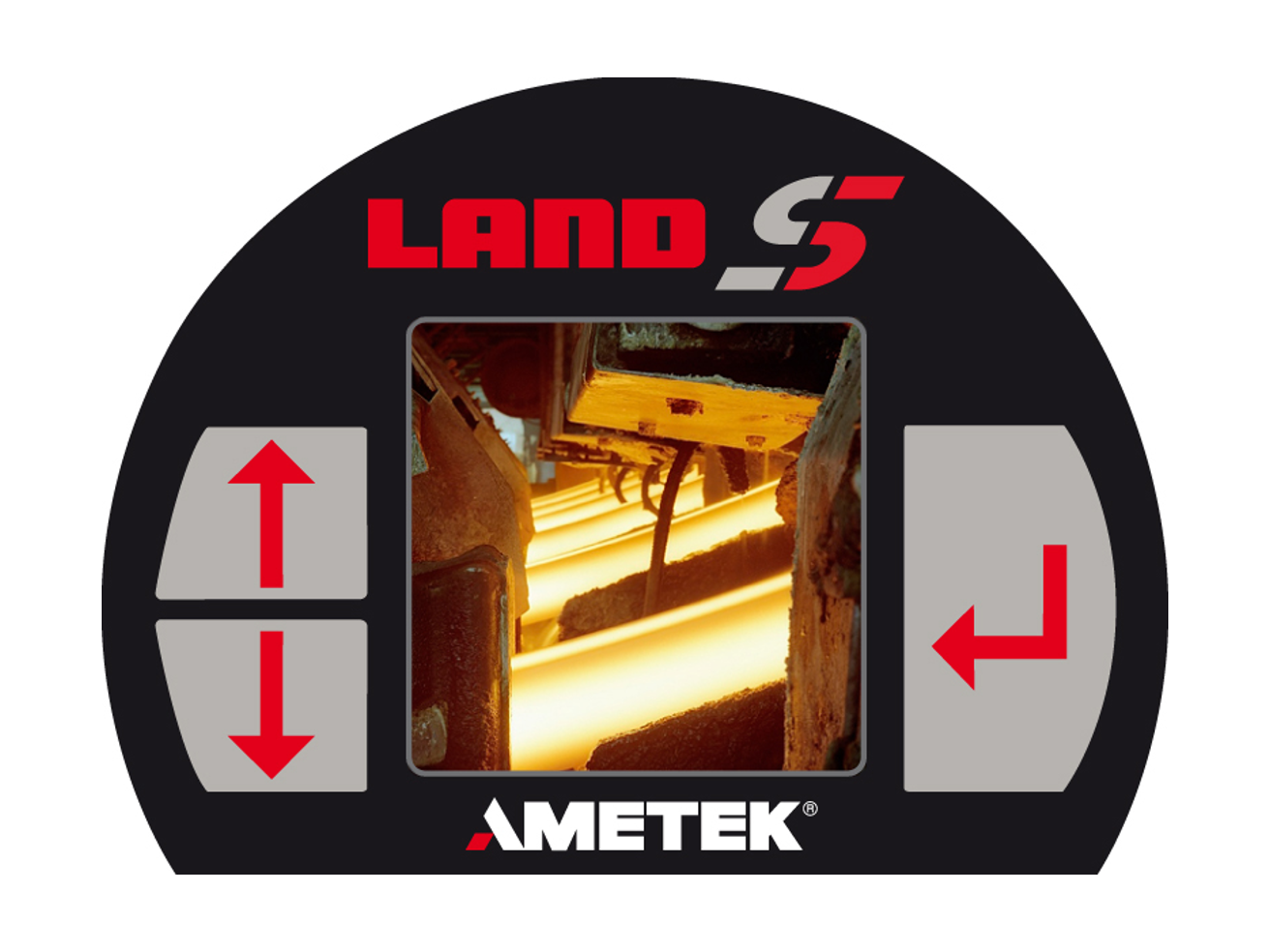

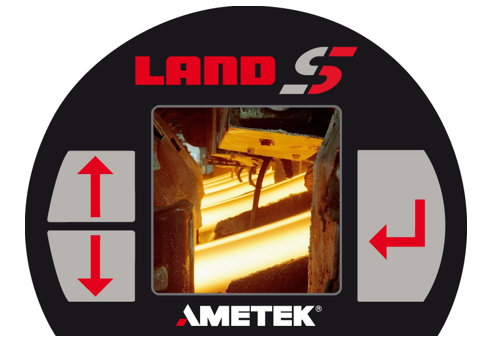

    放射温度計の読み取り値と設定は、背面ディスプレイおよびウェブブラウザまたはソフトウェアを通じて遠隔で利用可能です。標準ボディモデルは、遠隔操作用のモーター駆動フォーカスとフォーカス補助の緑色LED点滅（特許 GB2497609）、および焦点の鮮明さ、測定スポットサイズと位置を確認するための可視光プロセスビデオを提供します。ファイバーオプティックモデルは、位置合わせ用に赤色LEDを使用します。

    柔軟な設計とアダプターにより、設置が簡素化され、古い放射温度計の交換も容易です。SPOT+は既存の固定式放射温度計と互換性があります。

    LAND IMAGEProソフトウェアは、複数のSPOT+放射温度計、またはAMETEK LandのサーマルイメージャーとSPOT+放射温度計の組み合わせからデータとプロセス画像を構成、表示、記録するために使用できます。高度なソフトウェア機能により、SPOT+の測定値を使用して、イメージングシステムのライブ背景温度、放射率、または汚れたウィンドウの補正が可能です。

    また、LAND SPOTProソフトウェアは、最大1kHzのデータレートでのデータロギングと、SPOTアクチュエーター使用時のSPOT+放射温度計の制御を提供します。

    複数ユーザーでのセキュリティを確保するために、SPOTProおよびIMAGEProソフトウェアには様々なアクセスレベルが用意されています。データログの頻度、ファイルサイズ、保存およびアーカイブ場所はすべて設定可能です。LANDソフトウェアは、従来のプロセス制御システムが存在しない小規模な運用に最適です。

    インダストリアル・インターネット・オブ・シングス（IIoT）
    SPOT+は複数の通信インターフェースをサポートするよう設計されており、IIoT（インダストリアル・インターネット・オブ・シングス）への接続に最適です。EtherNet/IP（産業用EtherNet）およびREST APIプロトコル、さらにModbus TCP/IPをサポートしています。内蔵のウェブサーバーインターフェースにより、SPOT+は任意のウェブブラウザと通信して設定や診断が可能です。パスワード保護と内部暗号化により、安全な遠隔プロセス監視が可能です。

    従来のアナログ接続は、2つの4-20mA出力、1つの4-20mA入力、リレー出力、接点閉鎖CMD入力を通じてサポートされています。

    スタンドアロンソリューション
    SPOT+放射温度計には必要なすべてが内蔵されており、別途プロセッサは不要で、セットアップと操作が簡単です。直感的なローカルおよび遠隔インターフェースにより、操作と高度な処理機能を管理し、デジタルおよびアナログ通信、アラーム接点も標準装備されています。

    特許取得済みの明るい緑色の見やすいパルスLED照準パターンにより、最適なフォーカスとターゲットスポットの位置とサイズを正確に確認できます。光学系はモーター駆動フォーカスを備えており、放射温度計のローカルまたはEtherNetリンクを介して遠隔で簡単にアクセスできます。

    より高速で正確な測定
    SPOT+の高速応答とスマートなオンボード処理により、即時のライブプロセス制御が可能です。SPOT+は、より迅速に正確で安定した測定を提供し、メンテナンス時間を短縮し、プロセス調整を迅速化します。

    お客様の用途にぴったりフィット
    すべてのお客様の用途は異なるため、SPOT+製品ラインは特定のプロセス課題に対応するよう設計されています。広範なハードウェア、ソフトウェア、アクセサリー、遠隔センシングオプションを通じて、SPOT+はお客様のニーズに正確に対応します。

    SPOT+ 放射温度計

  • オンラインデモンストレーション +


    新しい SPOT サーモメータが作り出した進歩を理解するための最良の方法は、オンライン SPOT シミュレータを試すことであると当社は感じています。実際のデバイスの機能のほとんどは表現されています。温度が定義された測定範囲外にある場合、警報出力を設定する他、多くの機能を設定することができます。状況に応じたヘルプでは、デバイスをクリックする際の機能について説明します。

    スポットシミュレータ


  • モデル / 仕様 +


    モデル 測定範囲 単波長・多波長 波長 µm
    M100
    		 500 ～ 1800 ℃ / 932 ～ 3272 ℉
    500 ～ 2500 ℃ / 932 ～ 4532 ℉    		 単波長 1.0 µm
    M100 F.O. 500 ～ 1800 ℃ / 932 ～ 3272 ℉
    		 単波長 1.0 µm
    M160 250 ～ 1600 ℃ / 482 ～ 2912 ℉ 単波長 1.6 µm
    M160 F.O. 250 ～ 1600 ℃ / 482 ～ 2912 ℉ 単波長 1.6 µm
    M210 50 ～ 1100 ℃ / 122 ～ 2012 ℉ 単波長 2.3 µm
    M390
    		 150 ～ 1800 ℃ / 302 ～ 3272 ℉
    		 単波長 3.9 µm
    M3-5 0 ～ 500 ℃ / 32 ～ 932 ℉ 単波長 3 ～ 5 µm
    R100 400 ～ 1800 ℃ / 752 ～ 3272 ℉
    700 ～ 3500 ℃ / 1292 ～ 6332 ℉    		 多波長・単波長 1.0 & 1.2 µm
    R100 F.O. 400 ～ 1800 ℃ / 752 ～ 3272 ℉
    		 多波長・単波長 1.0 & 1.2 µm
    R160 250 ～ 1600 ℃ / 482 ～ 2912 ℉ 多波長・単波長 1.0 & 1.5 µm
    R160 F.O. 250 ～ 1600 ℃ / 482 ～ 2912 ℉ 多波長・単波長 1.0 & 1.5 µm
    R210 125 ～ 1100 ℃ / 257 ～ 2012 ℉ 多波長・単波長 2.1 & 2.4 µm
    SPOT+ AL 200 ～ 900 ℃ / 392 ～ 1652 ℉ 用途別 用途別
    SPOT+ AL LT 130 ～ 700 ℃ / 266 ～ 1292 ℉ 用途別 用途別
    SPOT+ GS 200 ～ 1000 ℃ / 392 ～ 1832 ℉ 用途別 用途別
    SPOT+ MM 600 ～ 1800 ℃ / 1112 ～ 3272 ℉ 用途別 用途別
     SPOT+ TMT 300 ～ 1800 ℃ / 572 ～ 3272 ℉ 用途別 用途別
     空気品質
     粒子（直径1 µm以上）:  < 1000 /m3
     水分:  < 500 mg/m3
     油分:  < 1 mg/m3
    さらなる技術仕様については、以下の「ドキュメント」セクションにある製品別パンフレットをご参照ください。

  • よくある質問 +


    質問 回答

    どの波長を選べばよいですか？

    一般的なルールとして、単波長放射温度計（SPOT+ Mxxx）では、必要な温度を測定できる最短波長を選択するべきです。これは、赤外線放射の強度と物体の温度との関係が短波長で最も強く、放射率の変化による不確実性を低減できるためです。

    例えば、SPOT+ M100（1.0 µm）、M160（1.6 µm）、M210（2.3 µm）はすべて800℃の物体を測定できますが、M100が最も正確な測定を提供します。

    特定のモデルでは、特定のスペクトル特性を測定または回避するために波長が選ばれています。例えば、SPOT+ M390の3.9 µm波長は、炎がこの波長で放射しないため、炉内の温度測定に使用され、測定に影響を与えません。
    いつ比率放射温度計を選ぶべきですか？

    比率放射温度計は、近接した2つの波長で赤外線放射の強度を測定します。絶対強度から温度を計算する代わりに、2つの測定の相対強度を使用します。これにより、放射率の正確な知識がなくても温度を決定できます。ほとんどの状況では単波長よりも精度は劣りますが、以下の3つの測定に理想的です：

    • 物体の放射率が変動する、または不明である場合
    • 高温物体が煙や粉塵で遮られている場合
    • 高温物体が視野を完全に満たしていない場合

    ピークピッカーアルゴリズムは、比率放射温度計において特に有用であり、物体が一時的に遮られたり視野外にある場合でもSPOT+が有効な測定を行うことができます。
    SPOT+で測定できる最小の対象物は？

    SPOT+は、視野（FOV）と放射温度計と対象物との距離によって決まる円形領域を測定します。FOVはモデルによって異なり、200:1から30:1まであります。放射温度計が対象物から距離Dにある場合、スポットサイズは

    S = D / FOV

    したがって、FOVが200:1のSPOT+ M100が対象物から1000 mm離れている場合、スポットサイズは

    S = 1000 / 200

        = 5 mm

    すべての従来型（ファイバーなし）モデルは最小焦点距離が300 mmで、最小スポットサイズは1.5 mmから10 mmの範囲です。ファイバーオプティックモデルはすべて100:1のFOVと100 mmの最小焦点距離を持ちます。

    SPOT+ モデル   FOV 最小スポットサイズ / mm
     M100  200:1      1.5
     M160  200:1  1.5
     M210  60:1  5
     M390  30:1  10
     R100  200:1  1.5
     R160  200:1  1.5
     R210  60:1  5
     AL  60:1  5
     AL LT  30:1  10
     GS  60:1  5
     MM  200:1  1.5
     すべてのファイバーオプティック 100:1   1.0
    SPOT+を高温環境に設置できますか？

    ほとんどのSPOT+モデルは最大60℃までの使用が可能で、精度が低下するものの70℃まで動作します。ファイバーオプティックモデルの光学ヘッドは、電子機器がより冷却された場所に設置されている場合、最大200℃の場所に設置可能です。

    水冷ジャケットを使用することで、最大250℃の高温環境への設置が可能です。
    利用可能なI/Oは？

    SPOT+は、さまざまな産業用オートメーションシステムへの統合を目的に設計されています。

    高速イーサネット

    1. ライブデータと可視カメラ画像を表示するウェブサーバー
    2. Modbus TCP/IP
    3. REST API
    4. EtherNet/IP

    設定可能なアナログ信号：

    1. 4-20 mA 出力
    2. 選択可能：4-20 mA 出力またはリレー
    3. 選択可能：4-20 mA 入力またはデジタル入力

    電源は24V DC電源またはPoE（Power over Ethernet）で供給可能です。ほとんどの場合、1本のケーブルで電源とデータ接続が可能です。

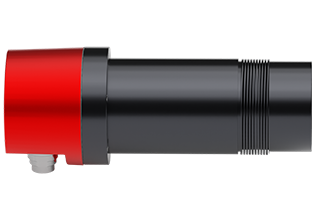

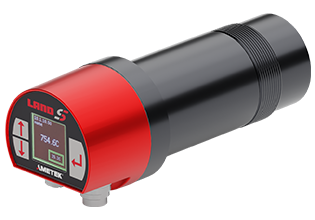

  • 360° View +



  • アプリケーション +



    単波長 - 単一スポット温度測定
    モデル
    		 用途
    		 測定場所
    M100   鉄／鋼
    熱間圧延機
    ガラス
    金属鍛造     		 鋼鋳造機出口、クロップシャー、再加熱炉（天然ガス）
    ラフ圧延機、仕上げ圧延機
    溶融タンク、ポートアーチ
    再加熱炉（天然ガス）、圧延リング、鍛造プレス
    M100 F.O.  ガラス
    鍛造    		 精製器、キャナル
    鍛造プレス
    M160 熱間圧延機
    鍛造
    熱処理    		 プリコイラー、コイラー
    鍛造プレス
    プラズマ窒化処理
    M160 F.O. 熱処理／鍛造 CALライン、スナウト
    M210 冷間鋼圧延 仕上げ圧延機、ガルバニール処理、溶接予熱
    M390 再加熱炉 第1加熱ゾーン
    M3-5 汎用低温用途

    複数／単波長 - 比率および単一ポイント温度測定
    モデル
    		 用途
    		 測定場所
    R100  熱処理
    熱間圧延機
    棒鋼／丸棒
    セメント／石灰     		 金属熱処理、
    鋳造機出口、クロップシャー、スケーラー、ラフ圧延機、仕上げ圧延機
    ステルモアコンベヤークーラー
    焼成ゾーン
    R100 F.O. ポリシリコン
    鍛造
    熱処理    		 リアクター
    鍛造プレス
    誘導焼入れ
    R160  熱処理 浸炭処理、プラズマ窒化処理
    R160 F.O. 熱処理 誘導焼入れ
     R210   熱処理 誘導加熱、ウェッジ
