SPOT AL - アルミニウムの製造および加工ア プリケーション高温計

SPOT AL - アルミニウムの製造および加工ア プリケーション高温計
SPOT ALは、アルミニウムの生産および加工産業向けの単一セ ンサーソリューションを提供する、高機能非接触赤外線高温計 です。

  • 概要 +


    SPOT ALは、アルミニウムの生産および加工産業向けの単一セ ンサーソリューションを提供する、高機能非接触赤外線高温計 です。

    高精度で安定したデジタル高温計、SPOT ALは、AMETEK Landの最先端のSPOTテクノロジーと独自の高度なデータ処理アルゴリズムを採用しており、押出（E）、急冷（Q）、ストリップ（S）、成形/鍛造（ F）、高マグネシウム合金（F Mg）および液体（L）の成形/鍛造におけるアルミニウム温度を測定します。

    SPOT ALには2つのバージョンがあり、SPOT ALバージョンは 200℃（392°F）から800℃（1472°F）の測定範囲、6つの測定モード （E、Q、S、F、F Mg、およびL）を提供します。SPOT AL LT (低温度) - モード E、Q、Sでは150～700 ℃/302～1292 °F、F Mgでは130～700 ℃/266～1292 °F。

    SPOT AL EQSは、イーサネット、Modbus TCP、ビデオ、アナログ、および警報出力を1つのデバイスに組み込んだもので、特に押出、クエンチまたはストリップミル の アルミニウム温度を測定するために設計されています。

    専用のプリセットアルゴリズムは、低放射率および可変放射率のアルミニウムにおける最も正確なデジタル温度測定値を提供します。これにより、最小限のスクラップで最適化されたプレス速度と高品質の製品が保証されます。

    SPOT ALは、制御システムと簡単に統合できるため、プレスまたはミルの最適化が可能になり、データは測定器背面ディスプレイに即表示される、あるいはWebサーバーからすぐに利用できるようになります。高温計内のビデオカメラ、焦点距離、およびその他の機能にアクセスして、ローカルまたはリモートで構成できます。

    SPOT ALは、イーサネット、Modbus TCP、ビデオ、アナログ、およびアラームの出力を1つのデバイスに組み合わせて、さまざまな処理アプリケーションでアルミニウムの温度を測定するように特別に設計されています。

    カスタムアプリケーションの測定
    専用のアルゴリズムは、実際のプラント環境での広範な試行により開発されました。完全にフォーカス可能な高品質の光学系と高速15ms応答が組み合わさり、詳細な押出プロファイルの測定を提供します。

    強力なソフトウェアサポート

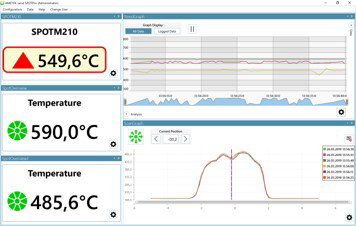

    SPOTViewerソフトウェアは、小規模な設備にリモート監視とアルゴリズム調整の追加の利点を提供します。大規模な設備の場合、SPOTProを使用して、最大40個の高温計とアクチュエーターの構成、表示、データロギングを行い、加えて、新たに追加されたアルミニウムグレードのアルゴリズムをカスタマイズすることをお勧めします。

    ネットワークに接続されているすべてのSPOT高温計とアクチ ュエータの完全な概要をユーザーに提供するSPOTProの使用で、データ保存への自動トリガーを使用して、各高温計へのデ ータロギングを個別に構成できます。SPOTProはまた、ライブデ ータと記録済みのデータを履歴トレンドと比較して、プロセスの問題を診断することもできます。

    SPOT AL モード

      アルゴリズム  モード説明   放射率  SPOT AL  SPOT AL LT
    E 押し出し 低 (Low) ✔
     200 -800 °C / 392-1472 °F      		 ✔
    150-700 °C / 302-1292 °F
    Q 急冷 低～ 中速   ✔
    200 -800 °C / 392-1472 °F     		 ✔
    150-700 °C / 302-1292 °F
    S ストリップ 低～ 中速 ✔
    200 -800 °C / 392-1472 °F     		 ✔
    150-700 °C / 302-1292 °F
    F 成形/鍛造 中速 ✔
    200 -800 °C / 392-1472 °F    		 ✔
    130-700 °C / 266-1292 °F
    F Mg 高マグネシウム合金 中速 ✔
    200 -800 °C / 392-1472 °F    		 ✔
    130-700 °C / 266-1292 °F
     L 液体 低 ✔
    200 -800 °C / 392-1472 °F    		 ✘

    SPOT AL EQSは、AMETEK Landのアルミ押出および圧延機における非接触温度測定のための専門ソリューションです。

    新しいビデオ


  • 仕様 +


       SPOT AL  SPOT AL LT（低温）
    測定範囲 - モード： 200～800 ℃ / 392～1472 °F - E、Q、S、F、F Mg  130～700 ℃ / 266～1292 °F - F、F Mg
    150～700 ℃ / 302～1292 °F - E、Q、S
    測定精度： ±5 ℃ （200 ℃、±2 ℃時）または 0.25 % K（300 ℃以上時）（押出および急冷）
    ±5 ℃または±0.5 % K
    （潤滑ストリップ、成形/鍛造および液体金属）    		  ±5 ℃ （150 ℃、±2 ℃時）または 0.25 % K（300 ℃以上時）（押出および急冷）
    ±5 ℃または±0.5 % K
    （潤滑ストリップ、成形/鍛造）
    再現性： ±3 ℃ (200 ℃時)、±1 ℃ (300 ℃以上時)、(押出および急冷)、± 5 ℃ （潤滑ストリップ、成形 / 鍛造）  ±3 ℃ (150 ℃時)、±1 ℃ (300 ℃以上時)、(押出および急冷)、± 5 ℃ （潤滑ストリップ、成形 / 鍛造）
    解像度： 0.1 °C
    ノイズ：  ±5 ℃ （200 ℃時）、±0.5 ℃（300 ℃以上時  ±5 ℃ （150 ℃時）、±0.5 ℃（300 ℃以上時）
    検出器のタイプ： アルミニウム温度測定の精度を最大限に高めるよう設計された、応用例-特定に選択された狭い波長領域
    密封： IP65
    応答時間： 15ミリ秒～10秒で調整可能
    インターフェース： 2x 0/4～20 mA出力、4 - 20 mA入力、Digital CMD InおよびCMD Out、イーサネット
    （TCP-IP、Modbus TCP、DHCP、http、udp、ICMP)
    処理関数： ピーク/谷ピッキング、アベレージャー、ModeMaster、CMD In サンプリングまたは LED 制御、CMD Out アラーム、複射能出力またはアクチュエータ制御
    電源要件： Power over Ethernet または 24～30 V DC
    ディスプレイ： 画像ストリーミング可能なローカル ディスプレイ
    ソフトウェア：
    		 任意のウェブブラウザ上でのライブ構成および温度表示。データ ログ記録、ライブおよび履歴データのトレンド表示、遠隔画像キャプチャが可能な、無料でダウンロード可能な SPOTViewer ソフトウェア; 複数の SPOT 高温計で使用する場合は SPOTPro ソフトウェアが利用可能
    言語： 複数言語選択機能を内蔵: 英語、ドイツ語、フランス語、イタリア語、スペイン語、ポルトガル語 (ブラジル)、日本語、中国語 (簡体字)、韓国語、ロシア語、ポーランド語
    視野： 60 :1 ～ 90%  30 :1
    取付： 幅広い取付具やアクセサリが使用可能
    周囲温度範囲： 5～60 ℃ / 41～140°F 指定、0～70 ℃ / 32～158°F
    冷却前に操作する必要があります    		  0～45 °C / 32～113 °F
    冷却前に操作する必要があります
    焦点範囲： 300 mm / 11.8 インチから無限大、ローカルまたは遠隔調整  300mmフォーカスでのターゲットスポット公称直径10mm。 500mmフォーカスで17mm。1mフォーカスで33mm。 公称ターゲットエリアの2倍が推奨されます。
    照準：
    		 統合ビデオ、ローカル ディスプレイおよび遠隔画像キャプチャ付き。
    特許取得パルス緑色 LED 焦点パターン確認
    入力：
    		 4～20 mA入力、24V DC CMD In、イーサネット (TCP-IP、Modbus TCP、DHCP、http、udp、ICMP)
    出力： 2x 0/4～20 mA、CMD Outリレー、イーサネット (TCP-IP、Modbus TCP、DHCP、http、udp、ICMP)
    設定：
    		 サーモメーター インターフェイスをローカルに使用またはリモート (Web サーバー、SPOTViewer または SPOTPro を使用) で設定。放射率、モード、電流出力範囲、アラーム ロジックによる出力としきい値、ネットワーク設定、焦点と LED、言語およびユーザー名
    保証： 36か月
    * 5～95%の範囲内の場合に測定値は仕様どおりになります。

    詳細な技術仕様については、下記のドキュメントセクションの特定の製品パンフレットを参照してください。

  • ドキュメンテーション +

  • ソフトウェア +

  • 関連アプリケーション +

    • Aluminium Extrusion - Billet
      ビレット

      アルミビレット温度計（ABT）およびSPOT ALパイロメーターは、ビレット表面の迅速で正確な温度測定を提供し、ダイスの摩耗を低減し、プレス効率を改善し、製品の一貫性を向上させます。

      引き続きお読みください

    • Aluminium Extrusion - Extrusion
      押出

      SPOT AL パイロメーターは、押出工程全体でアルミニウム温度測定を行うために、プリセットされたカスタマイズ可能なアルゴリズムを使用します。制御システムと統合し、信頼性を確保し、スクラップを最小限に抑えます。

      引き続きお読みください

    • Aluminium Extrusion - Quench
      クエンチ

      SPOT AL パイロメーターは、クエンチ出口測定に適しています。冷却速度を確認して合金に相応しい硬度および張力強度を確保します。

      引き続きお読みください

    • Aluminium Strip Mill - Reheat / Slab Heat
      再加熱 / スラブ加熱

      熱間圧延の前に、アルミニウムスラブを再加熱炉で加熱する必要があります。SPOT ALは炉出側で正確な測定を行い、正確な加熱を保証します。

      引き続きお読みください

    • Aluminium Strip Mill - Rolling Mill
      圧延機

      SPOT AL は、再焼鈍/仕上げコストの削減、ミルの問題の検出、プロセス制御の改善を可能にする、明るく半完成の熱合金ストリップの正確で再現可能な温度測定を提供します。

      引き続きお読みください

    • 予熱と鍛造
      予熱と鍛造

      鍛造する前に、使用する合金にもよりますが、ブランクは通常約550°C（932°F）の温度に予熱されます。次に、フラットダイまたは成形ダイの間で加工して、目的の鍛造製品を製造します。

      引き続きお読みください

    • 誘導加熱
      誘導加熱

      これは、鍛造、取り付け、コーティング、または熱処理を含む多くの目的に使用できる、高速で信頼性が高く効率的な加熱アプリケーションです。望ましい特性を確保するために、金属が特定の温度ウィンドウに加熱されていることを確認することが重要です。

      引き続きお読みください

    • 取り付け/収縮
      取り付け/収縮

      取り付け/収縮は、金属用途で一般的に使用され、コンポーネントを別のコンポーネントの中または周囲に取り付けます。これには、部品を加熱して膨張させてから冷却することが含まれます。これには、加熱プロセスを厳密に制御し、部品を損傷する可能性のある過熱を防ぐために、高速で正確な温度測定が必要です。

      引き続きお読みください

    • 曲げ用予熱
      曲げ用予熱

      アルミニウムを壊さずに曲げたり形を整えたりしやすくするために、最初に加熱することがよくあります。温度測定により、金属が適切に加熱されて曲がりやすくなると同時に、アルミニウムへの熱による損傷や予期しない材料の厚さから保護されます。

      引き続きお読みください

    • コーティングのための予熱
      コーティングのための予熱

      アルミニウム部品に表面コーティングを施すために、熱がよく使用されます。金属の加熱が不十分な場合、コーティングがコンポーネントに正しく接着しないか、均一に接着しない可能性があります。ただし、熱すぎるとコーティングが損傷する場合があります。したがって、加熱プロセスを確実に制御するには、正確な温度監視が必要です。

      引き続きお読みください
