FG - ガラスフォアハース向け放射温度計

AMETEK Land Fixed Spot Non-contact Thermometers / Pyrometers - FG - Glass Forehearth
4~20mAの出力を持つシンプルな光ファイバ、2線式、ループ式温度計。ガラス産業におけるプロセス制御を改善するために特別に設計されています
  • 概要 +


    正確で高解像度な信頼性の高い温度測定値を、1650°C(3000°F)まで提供し、FG温度計は、ガラス産業のプロセス温度を正確に制御することができます。

    ガラスレベルに依存しないバルクガラス温度を測定するいくつかのゾーンでは、3レベル熱電対に代わる簡単で費用対効果の高い方法です。FGの非常に安定した温度測定は、アプリケーション間の最大限の柔軟性を実現するため、5つの温度範囲で利用できます。

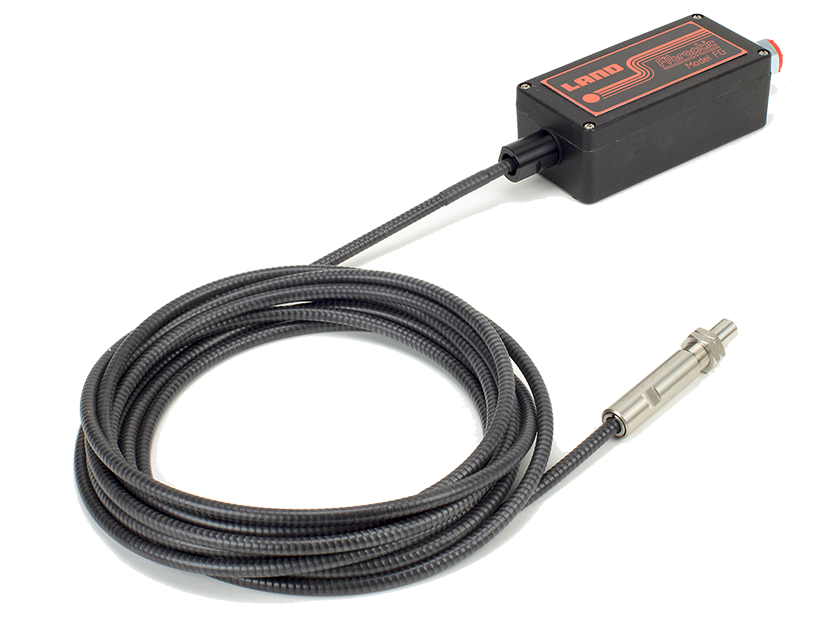

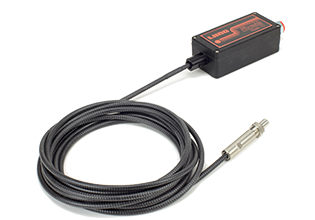

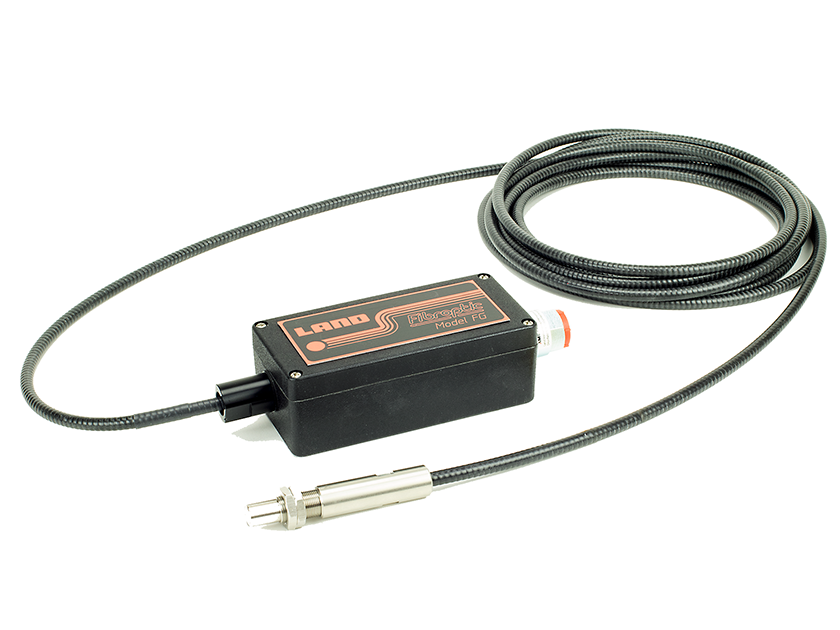

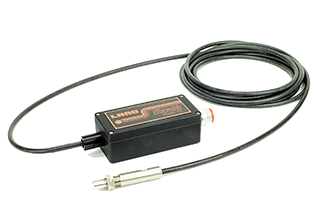

    AMETEK Landの先進的な光学ヘッド内で市場をリードする赤外線計測を含むFGは、炉内に簡単に設置でき、マルチコア光ファイバライトガイドによって遠隔地のシグナルプロセッサユニットに接続できます。

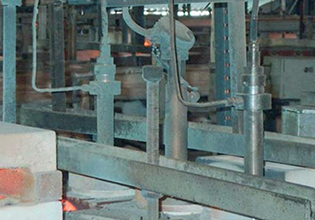

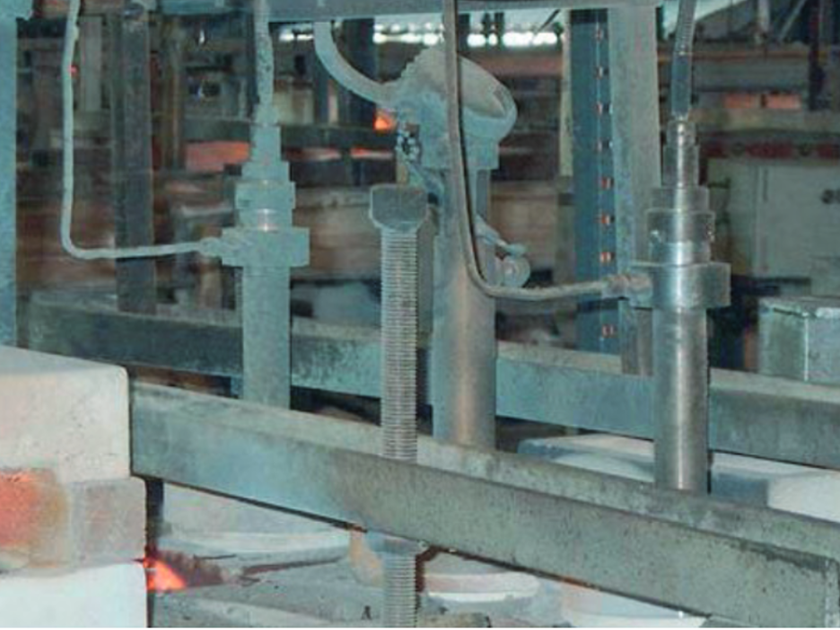

    Fgの柔軟な設計は、前炉内の ガラスや耐火温度だけでなく、再生装置、タンク、精錬所などのガラスや耐火温度の監視や制御が可能であることを意味します。

    簡単で費用対効果の高い
    FGは、オンラインで較正する必要がなく、長期間ドリフトフリーな操作を提供します。 FGのフレキシブルなデザインは、信号処理ユニットは、マルチコア光ファイバライトガイドによってリンクされた光学ヘッドの高温から離れて配置されます。

    簡単に設置

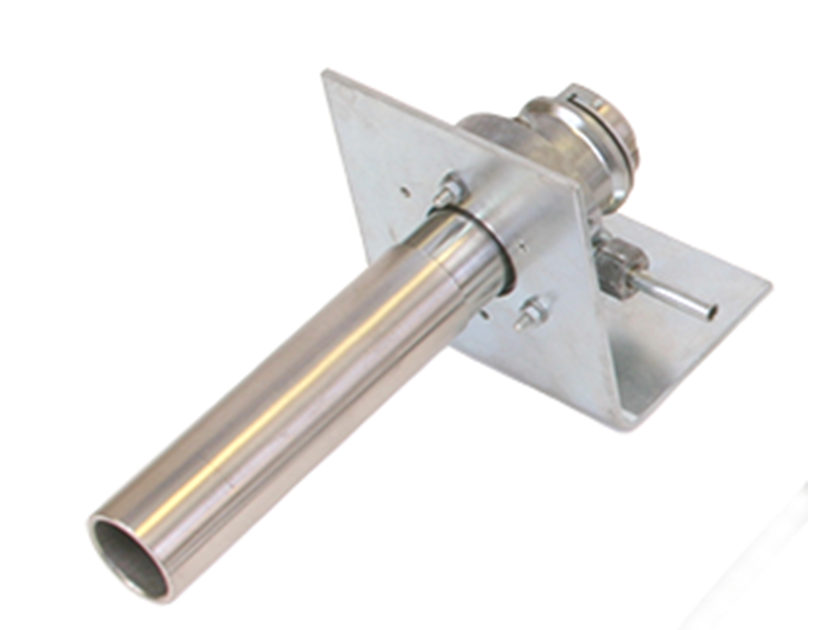

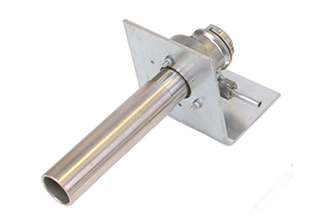

    2線式4-20mA電流ループシステムにより、FGは簡単に設置できます。クイックリリースアダプタおよびエアパージが装備された多彩な調整可能な取付アセンブリにより、検査のための取付と取り外しが容易になります。

    高い柔軟性のある測定
    ガラスや耐火温度の監視および制御に加えて、FGはクラウンなどの脆弱な耐火材料を監視し保護し、ポートアーチでの発火不均衡の可能性を検出し、バルクガラス温度の制御を向上させることができます。

    FGは、AMETEK Landのガラス生産における温度測定のためのシンプルで費用対効果の高いソリューションです。



  • 仕様 +


    測定範囲
    モデル  温度範囲
    FG 9.8/13C  980~1300 °C
    FG 18/24F  1800~2400 °F
    FG 10/14C  1000~1400 °C
    FG 12/16.5C  1200~1650 °C
    FG 22/30F  2200~3000 °F
    精度
       互換性  ±2 °C / 4 °F
       解像度 0.1 °C
       線形化適合 <0.5° d>
       温度係数 <0.04 °C />°C - ミッドスパン
    <0.07 °C />°C - 先端
       絶対 5 °C
    一般仕様
       出力 4~20mA(線形)
       応答時間 0.5秒(~98%)
       スペクトル応答 0.7~1.0 µm
       放射率 調整可能な0.10~1.00
    (工場出荷時は1.00に設定されています)
       視野 100:1 + 10mm/0.4インチ
    寸法
       プロセッサ 160x75x55mm / 6.3x2.9x2.2インチ
       光学ヘッド 106.5 x ∅ 18.5 mm / 4.2 x ∅ 0.7 in
    周囲温度限度
       光学ヘッド 200 °C / 400 °F
       ライトガイド 175 °C / 350 °F
       プロセッサ 10~60 °C / 50~140 °F
    電力
       電源要件 24V d.c.(公称)
    18~40V d.c.
       過電圧保護 250V a.c.
    MODEL_FG/0212
