固定赤外線イメージャー

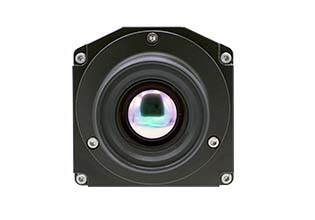

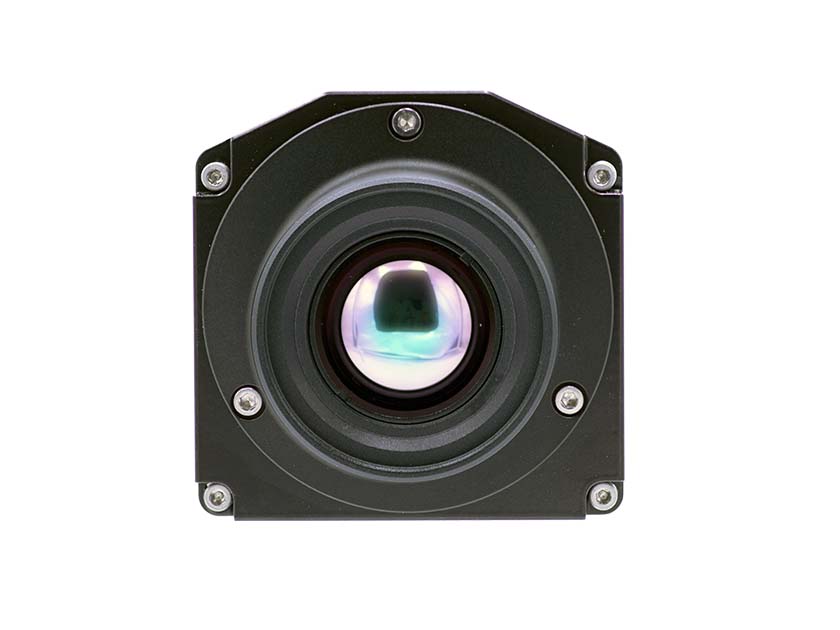

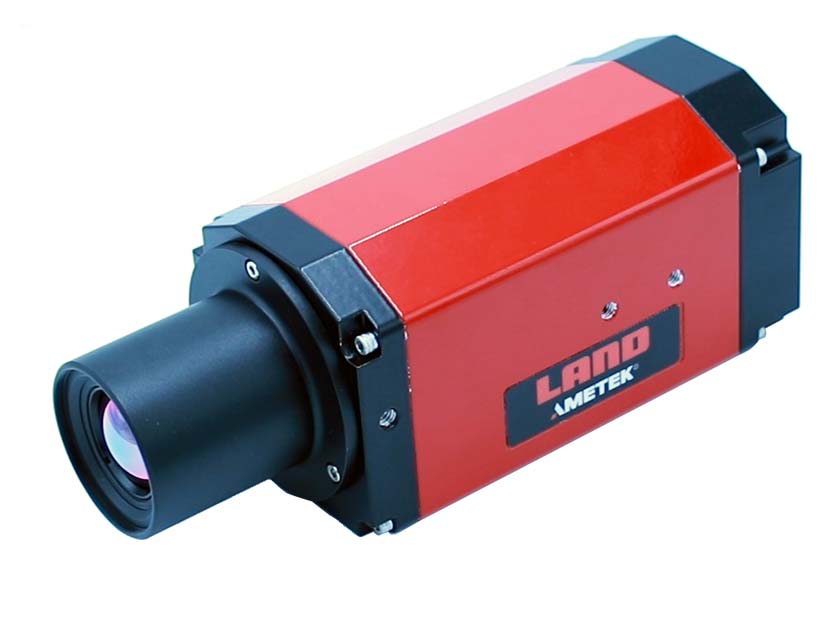

LWIR-640: 熱画像ソリューション

異なる光学系と視野を選択して、2つの範囲で-20〜1000°C（-4〜1832°F）の全温度測定範囲を提供する長波長サーマルイメージャー。

概要 +

改善された製品の品質と効率、省エネ、予知保全、排出削減への要求が高まる中、サーマルイメージングカメラ・システムは、現代の産業プロセスにおいて、重要な役割をになっています。

サーマルイメージングにおける20年以上の経験の上に築かれた新しいLWIR-640長波長サーマルイメージャーは、市場をリードするAMETEK LAND温度測定ソリューションの範囲を拡張します。
さまざまな光学系とレンズの選択肢を持つ、2つの製品ラインで、-20～1000 °C（-4～1832 °F）の範囲での完全な温度測定を提供します。

複数のI/Oオプションを持つ統合されたWebサーバーにより、カメラの自律的な使用が可能になり、新しいまたは既存のプロセス制御システムに簡単に統合することができます。Webサーバーは、標準ブラウザを使用して、簡単なカメラアクセス、制御とセットアップを提供します。

産業プロセスを継続的に制御、文書化、および視覚化するための、高精度温度測定と熱プロファイルを提供する、LWIR-640測定および、最大60フレーム/秒のストリームライブ真温度画像

仕様
低温:	-20 to 1000 °C / -4 to 1832 °F
長波長 LWIR:	LWIR 8 to 14 μm
温度範囲:	-20 - 120 °C / -4 to 248 °F 0 - 500 °C / 32 - 932 °F 100 - 1000 °C / 212 to 1832 °F
スペクトル感度:	8 to 14 μm
画像解像度:	640 x 480 ピクセル
フレームレート:	60 Hz / 7.5 Hz
レンズ（FOV）:	50°x37°, 25°x19°,12°x9°, 6°x4°
インターフェース:	ギガビットイーサネット/ PoE
I/O オプション:	3x アナログ/デジタル I/O
スマート機能:	統合されたWebサーバー
危険区域での使用準拠:	耐爆容器を利用可能

産業用熱イメージング
過酷な産業条件や環境条件での用途向けに設計されたLWIR-640のスマートなインダストリー4.0機能、双方向デジタルインターフェース、およびオンボードI/Oが、産業プロセスにおける、信頼性の高い、堅牢なリアルタイムのサーモグラフィー測定と画像を提供します。

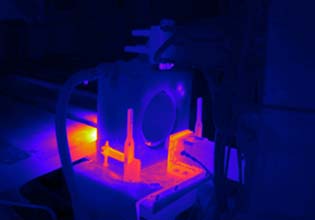

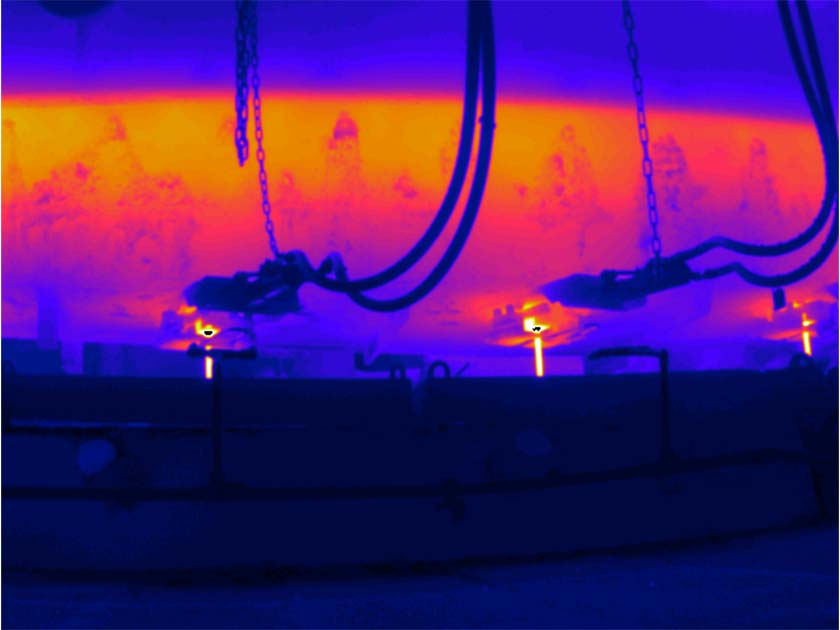

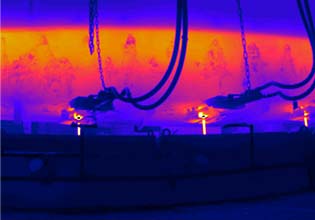

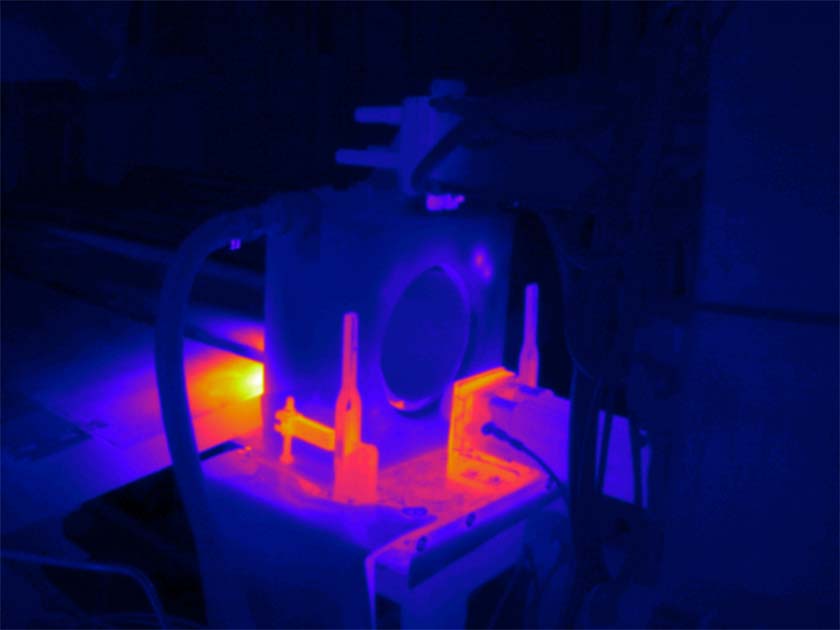

高機能画像解像度
640 x 480のピクセルの高い画像解像度と高い熱解像度が、最大60 Hzのフレームレートで、比類ない鮮明で詳細な熱画像と熱動画を提供します。この比類ない高画質は、精度の高いプロセスの可視化と制御をサポートします。

革新的なソフトウェア分析
最新のIMAGEPro画像およびデータ処理ソフトウェアが熱画像のリアルタイム分析を提供し、プロセスの高度な理解と制御を可能にします。これにより、最大16基のイメージャーのモニタリングと設定が可能になります。

LWIR-640は、自動化、プロセス制御、マシンビジョン、フレアスタックのモニタリング、ホットスポット検出、医療、重要な容器の耐熱モニタリング、石油化学、食品加工、選鉱などのさまざまな幅広い産業アプリケーション向けのAMETEK Landのスマート長波長熱画像ソリューションです。

仕様 +

イメージャーユニット
測定範囲：			-20～120 °C / -4～248 °F 0～500 °C / 32～932 °F 100～1000 °C / 212～1832 °F
画像解像度：			640 x 480
ピクセルサイズ/ピッチ：			17 μm
スペクトル感度：			8 to 14 μm
最大フレームレート：			60 fps* / 7.5 fps
検知器：			640 x 480 非冷却アモルファスシリコン検出器
光学（HFOV x VFOV）：			50°x 37 °/ 25°x 19°/ 12°x 9°/ 6°x 4°
焦点範囲：			最小0.3 m～無限遠（電動フォーカス） – (25°と50°) 最小0.75 m～無限遠（電動フォーカス） – (12°) 最小10 m～無限遠（電動フォーカス）– (6°)
精度：			1.5% または2 °Cの読み取り
NETD:			40 mK (@ 20 °C) (-20 to 120 °C) 7.5 Hz
寸法：			80 x 80 x 222 mm（最大）/ 3.14 x 3.14 x 8.7 in (レンズを含む）
定格電力：			12 to 24 V DC, +/-10% 12W / IEEE 802.3 at PoE+
重量：			1.6 kg / 3.5 lbs
周囲温度：			-20～60 °C / -4～140 °F（湿度0～95 %、結露無きこと)
保護等級：			IP65/ NEMA 4
準拠：			EMC (EN 61326-1)
接続とサービス

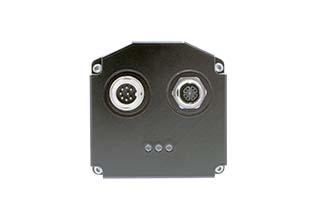

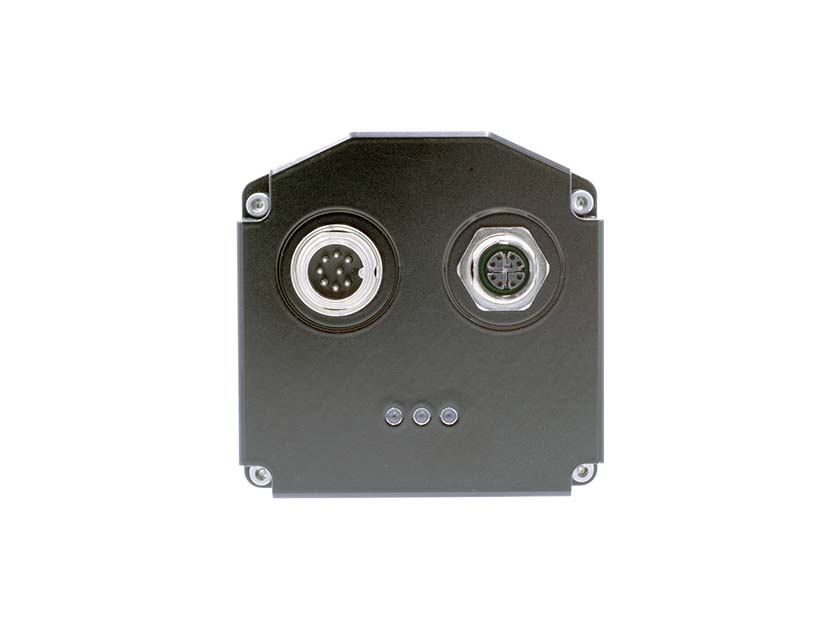

デジタル接続：			M12 X コード化 8wayコネクター：10/100/1000 イーサネットおよび PoE+でIEEE 802.3
アナログ接続：			8ピンバインダーコネクター： 2ピン- 12-24V DC 電源入力内部画像処理アルゴリズムに6ピン機能を割り当てることができます。 1 x 4 -20mA 出力 1 x 4 -20mA 出力またはリレー出力 1 x 4 -20mA 入力またはデジタル入力またはリレー出力アライメントと内部画像処理用のカメラWebブラウザのアナログI/O設定
信号-LED：			カメラ機器の背面に表示3 x LED - 電源 /ステータス、イーサネット通信、カメラ内部温度
サービス：			オプションの筐体を使用した、冷却用の水と計装空気、ウィンドウのパージ
スマート機能
統合されたWebサーバー：			ギガビットイーサネットインターフェースを通じたリモートアクセス統合されたWebサーバーがライブ熱画像を提供
自律操作：			完全な自律操作のための3つのROIおよび内蔵I/O構成
サーマルイメージングPSUモジュール（UL認証）
コンポーネントおよび接続：			電源、GBitイーサネット通信（スイッチ）/PoE+、光ファイバーデータ接続（オプション）
保護等級：			IP65 / NEMA 4
寸法：			380 x 380 x 211 mm / 15 x 15 x 8.3 in
重量：			15 kg / 33.07 lbs
UL 認証：			UL508A および CSA-C22.2 No. E499440 に記載
画像処理
統合されたWebサーバー：			標準Webブラウザを使用して、統合されたWebサーバーにアクセス可能
ソフトウェア：			IMAGEPro、IMAGEProアプリケーション固有（アセットモニターなど）
ワークステーション：			PCワークステーション（オプション）
インターフェース：			オープンデータインターフェース、Modbus TCP、Moxa I/Oユニット
標準アクセサリ
アクセサリ（オプション）：			サーマルイメージングPSUモジュール（UL認証）、プロセスイメージングの電源、産業用筐体のアセンブリとパージ、パージ付きの軽量筐体、ケーブル、ブラケット、ブロワーシステム、ソフトウェアおよびワークステーション

*60Hzの機器は、世界各国と規制当局による、さまざまな輸出規制の対象となっています。販売はすべて輸出ライセンス審査の対象となります。

视场（FOV） +

距離

2.5m

10m

15m

HFOV x VFOV

幅

高さ

FOV
（中央）

幅

高さ

FOV
（中央）

幅

高さ

FOV
（中央）

幅

高さ

FOV
（中央）

幅

高さ

FOV
（中央)

6° x 4°

1.09 m

0.82 m

1.7 mm

1.64 m

1.23 m

2.6 mm

12° x 9°

0.22 m

0.16 m

0.3 mm

0.55 m

0.41 m

0.9 mm

1.10 m

0.82 m

1.7 mm

2.19 m

1.64 m

3.4 mm

3.29 m

2.46 m

5.1 mm

25° x 19°

0.44 m

0.33 m

0.7 mm

1.11 m

0.83 m

1.7 mm

2.22 m

1.66 m

3.5 mm

4.43 m

3.33 m

6.9 mm

6.65 m

4.99 m

10.4 mm

50° x 37°

0.93 m

0.70 m

1.5 mm

2.33 m

1.75 m

3.6 mm

4.66 m

3.50 m

7.3 mm

9.33 m

6.99 m

14.6 mm

13.99 m

10.49 m

21.9 mm
