Landmark信号プロセッサ

Landmark信号プロセッサ
ランドマーク信号プロセッサは、System 4温度計のいずれかから要求されるプロセス制御変数を生成して品質および効率を向上させるように設計されています。
  • 概要 +


    この完全な互換性により、アプリケーションの要件を満たすために必要な機能およびパフォーマンスを提供するプロセッサを選択できます。

    すべての温度計およびプロセッサは、互換性および容易なメンテナンスを保証するために個別に較正されています。

    Landmark範囲には4つの信号プロセッサがあります。

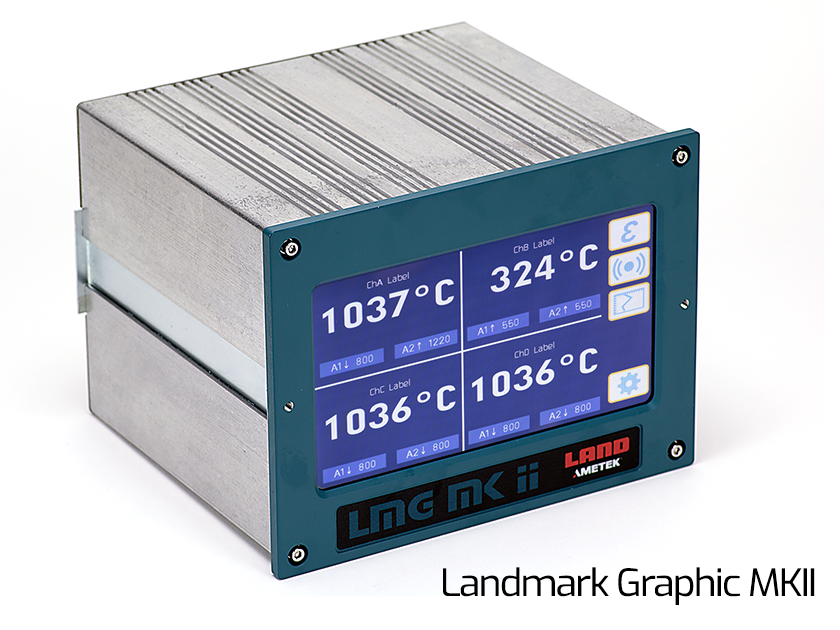

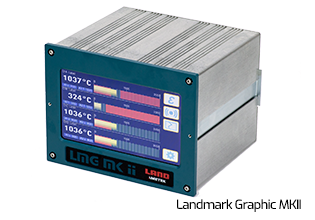

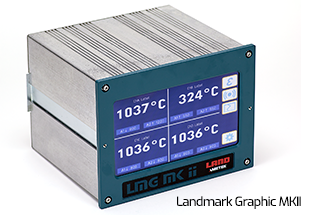

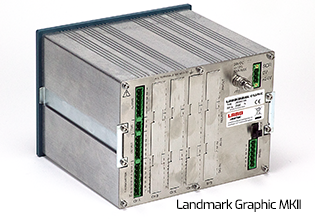

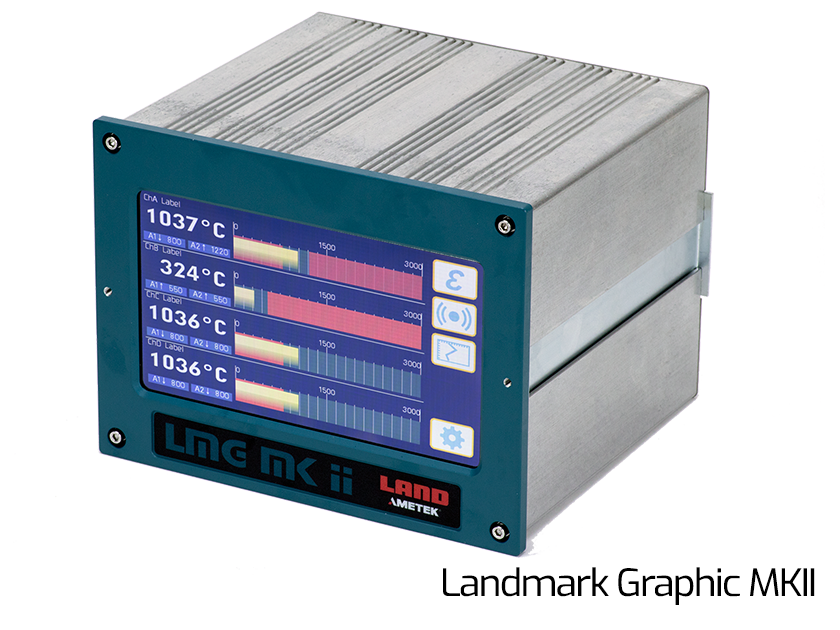

    Landmark Graphic MkII - 高精度、多機能、インテリジェントな赤外線温度計信号プロセッサで、温度測定の精度と使いやすさを向上させるための複数の機能を備えたグラフィカルディスプレイを備えています。

    Landmark Profibus - Profibusネットワーク内のSystem 4温度計の経済的な統合を提供する、高精度、デジタル、DINレール搭載信号処理ユニットで、OEMおよびエンドユーザの両方のアプリケーションに最適です。

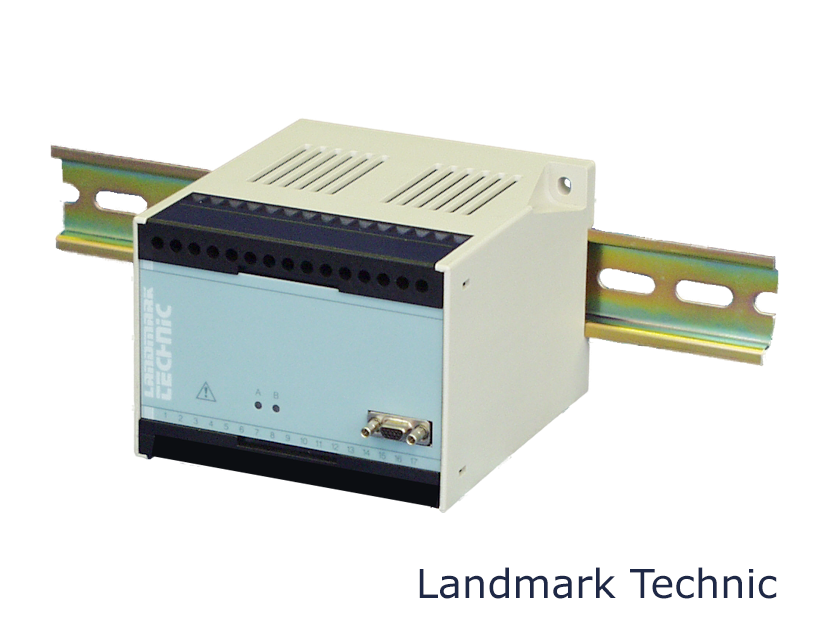

    Landmark Technic - 高精度、DINレール搭載、インテリジェントなデジタルプロセッサ。

    Landmarkべーシック - システム構築者やOEM向けに設計されたシンプルな背面パネルDINレールマウント信号処理装置。
  • 360° View +



  • モデル +


    LMG MKII 設定
    下記は LMG MKII の設定のみを強調しています

    LMG MKII 設定

    カード #  状態 接続
    0 = カードなし 電流  N/A
    1 = System 4 カード 電流 System 4:M1,M2,M3,M4,M5,M6,M7,M8,R1,FTS,VDT,MZ(0.5), MZ(2.1)
    2-6 = アプリケーション固有のため、使用されていません
    使用されていません

    外部 I/O カードスロットには、数学的処理機能を譲渡するカードを差し込むことができます


    カード #  関数
    0 = カードなし N/A
    1 = 使用されていません
    2 = 外部 I/O カード 数学機能、外部 I/O、背景補正



    LMG MKII 1000-0 1 つの System 4 サーモメータに接続する最小システム(上図のとおり)
    LMG MKII 1100-0 2 つの System 4 サーモメータ接続用
    LMG MKII 1110-0 3 つの System 4 サーモメータ接続用
    LMG MKII 1111-0 4 つの System 4 サーモメータ接続用
    LMG MKII 1100-2 2 つの System 4 サーモメータで数学的計算を完了するシステム
    LMG MKII 1111-2  4 つの System 4 サーモメータで数学的計算を完了するシステム
    LMG MKII 7000-0 1 か所のホットスポットに接続するシステム
    LMG MKII 7700-0 IATS モニタリング付き1 か所のホットスポットまたは IATSモニタリングなしでホットスポット2か所に接続するシステム
    LMG MKII 7777-0 IATSモニタリング付きでそれぞれホットスポット 2 か所 または IATSモニタリングなしでホットスポット 4 か所(ホットスポット 2 か所に外部ブースト型電源が必要)に接続するシステム

  • LMi Indicators +


    Indicator Unit
    LMI DC  24V DC Input, Power supply
    LMi DC-AO  24V DC Input, Alarms, Power supply
    LMi AC  115/230 VAC Input, Power suppl
    LMi AC-AO  115/230 VAC Input, Alarms, Power supply
  • 仕様 +


    Landmark Graphic MkII Summary
    Accuracy 0.12 % reading
    Outputs 0 or 4 to 20mA and Serial RS485
    Peak Picker 0, 0.25, 0.5, ... 512° / Sec decay rate
    Averager 0, 0.05, 0.1, ... 512 Sec time constant
    Track and Hold 10 ms response time
    Alarms High or Low, NO & NC relays, 2 per channel
    Options Up to four I/O cards, Math Card, Processor Protection cover, Upgrade Kits
    Landmark Technic Summary
    Accuracy 0.12 % reading
    Output 0 to 20 mA or 4 to 20 mA
    Peak Picker 0.25 °/s to 512 °/s
    Averager 50 ms to 512s
    Track and Hold 10 ms response time
    Alarms High or Low
    Landmark Basic Summary
    Accuracy 0.4 % reading
    Output 4 to 20 mA
    Peak Picker 1 to 5000 % of span/s
    Averager 175 ms to 4 s
