System 4

AMETEK Land Fixed Spot Non-contact Thermometers / Pyrometers - System 4
高精度のシングルスポット型パイロメーターは、広範囲の温度、動作波長およびアプリケーションにわたって優れた柔軟性を提供します。
  • 概要 +

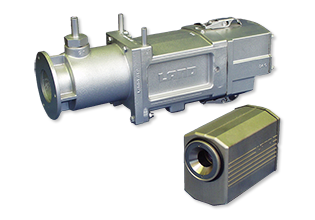

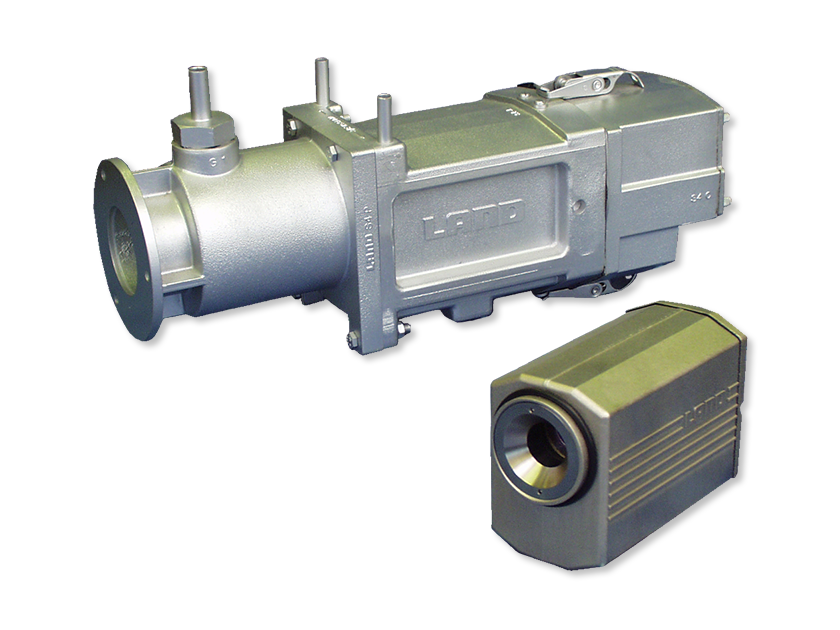

    System 4は、AMETEK Landの世界最高レベルの高精度赤外線および光ファイバ温度計をLandmark信号プロセッサに統合し、工場オペレータに完全な温度測定システム機能を提供します。

    用途に合わせた柔軟なソリューションであるSystem 4は、オペレータに数多くの安全性、コスト、製品品質のメリットをもたらします。オペレーターは、プロセスに適したコンポーネントを選択することができます。再較正やメンテナンスを必要とせずに確実に一緒に作業することができます。産業環境で何千もの設備を使用しているSystem 4は、長年の運用で耐久性と精度が証明されています。

    温度計が保護マウンティングジャケットから取り外されることを必要とせず、明確で保証された目標確認のためにレンズ照準を介して焦点を合わせることができる光学の組み合わせにより、保証されます。オプションのクローズアップレンズにより、System 4は0.45mm(0.02インチ)の小さな目標に対して正確でドリフトフリーな測定を提供します。

    ランドマーク信号処理は、インテリジェントで安定したプロセス温度測定を実現します。

    高精度で高速な応答速度を提供するSystem 4は、連続した品質とプロセスの監視を目的として設計されており、数多くのガラス工業プロセス および 鉄鋼 用途のプロセス制御に簡単に使用できます。

    卓越した選択
    シングル波長、比、光ファイバおよび光ファイバ比率バージョンといった、System 4の先進的な38種類の範囲は、4つのSystem 4 Landmark信号プロセッサと一連の取付オプションを完全に交換することができるという、アプリケーションに最適な温度測定ソリューションがあります。

    特別な測定
    System 4のパイロメーターは、90mm(3.5インチ)に近いレンズからの測光による照準や通常はアクセスできない領域のための柔軟な光ファイバを使用し、堅牢で、正確で信頼性が高く、プロセス条件の如何にかかわらず連続的な製品温度測定を保証します。

    難しい環境のために設計された
    アプリケーションは 0 °C(50 °F)~2600°C(4700 °F)は、汎用性の高いSystem 4シリーズで、高温および高RF環境を含む過酷な条件下でのプロセスを処理するために設計された、正確で信頼できるオプションを提供します。

    System 4は、AMETEK Landの柔軟性のある非接触温度測定ソリューションの完全なファミリで、幅広い選択肢があります。
  • 仕様 +


    技術的な詳細

    標準温度計
    モデル 範囲 波長  応答時間 (1) 精度(2)
    一般用、金属、ガラス、耐火物
    M1 450/1000C
    450~1000 °C 1µm
    5 ms 0.4%K
    M1 850/1850F
    850~1850 °F 1µm
    5 ms
    0.4%K
    M1 600/1600C
    600~1600 °C 1µm
    5 ms
    0.4%K
    M1 1100/2900F
    1100~2900 °F 1µm
    5 ms
    0.4%K
    M1 800/2600C
    800~2600 °C
    1µm
    5 ms
    0.7%K
    M1 1500/4700F
    1500~4700 °F
    1µm
    5 ms
    0.7%K
    一般用、金属およびガラス加工
    M2 300/1100C 300~1100 °C 1.6 µm
    5 ms
    0.25%+ 1K
    M2 600/2000F 600~2000 °F 1.6 µm
    5 ms
    0.25%+ 1K
    明るく酸化された金属表面または軽く酸化された金属表面
    M4 50/250C 50~250 °C 2.4 µm 100 ms 3K
    M4 150/500F 150~500 °F 2.4 µm
    100 ms 3K
    M4 150/550C
    150~550 °C
    2.4 µm
    100 ms 4K
    M4 300/1000F
    300~1000 °F
    2.4 µm
    100 ms 4K
    ガラス表面温度測定
    M5 400/1300C 400~1300 °C 4.8~5.2 µm
    100 ms
    0.6%K(4)
    M5 750/2400F 750~2400 °F 4.8~5.2 µm
    100 ms
    0.6%K(4)
    M5 1000/2500C 1000~2500 °C 4.8~5.2 µm
    100 ms
    0.6%K(4)
    M5 1800/4500F
    1800~4500 °F 4.8~5.2 µm
    100 ms
    0.6%K(4)
    一般用、低温、金属、ガラス、食品、紙およびテキスタイル
    M6 0/300C 0~300 °C
    3~5 µm
    100 ms
    0.3%+ 2.5K
    M6 50/600F
    50~600 °F
    3 ~5 µm
    100 ms
    0.3%+ 2.5K
    M6 100/700C
    100~700 °C
    3 ~5 µm
    100 ms  0.3%+ 2K
    M6 200/1300F 200~1300 °F
    3 ~5 µm
    100 ms
    0.3%+ 2K
    プラスチック薄膜
    M7 25/375C 25~375 °C
    3.43 µm
    100 ms
    3K
    M7 75/700F
    75~700 °F
    3.43 µm
    100 ms
    3K
    食品、織物、紙、プラスチック、ゴム、木材、塗料およびセラミック
    M8 0/1000C
    0~1000 °C
    8~14 µm
    100 ms
    1%+ 1K
    M8 30/1830F
    30~1830 °F
    8~14 µm
    100 ms
    1%+ 1K
    比温度計、可変輻射率、目標の遮蔽、部分的に満たされた視野
    R1 600/1600C
    600~1600 °C
    0.85~1.1 µm
    100 ms
    0.65%K
    R1 1100/2900F
    1100~2900 °F
    0.85~1.1 µm
    100 ms
    0.65%K
    R1 1000/2600C
    1000~2600 °C
    0.85~1.1 µm
    100 ms
    1.1%K
    R1 1800/4700F
    1800~4700 °F
    0.85~1.1 µm
    100 ms
    1.1%K
    (1)- 95%のステップ変更までの時間
    (2)- ITS90の精度
    (3)- 75° C / 167 ° Fを超える
    (4) - ガラスの強化のために最適化 = 630 °Cで3k

    光ファイバ温度計
    モデル 範囲 波長 応答時間(1) 精度(2)
    一般用、金属、ガラス、耐火物
    M1 600/1600CYL 600~1600 °C
    1 µm
    5 ms 0.4%K
    M1 1100/2900FYL  1100~2900 °F
    1 µm
    5 ms 0.4%K
    M1 800/2600CYL
    800~2600 °C
    1 µm
    5 ms 0.7%K
    M1 1500/4700FYL
    1500~4700 °F
    1 µm
    5 ms 0.7%K
    一般用、金属およびガラス加工
    M2 300/1100CYL 300~1100 °C
    1.6 µm
    5 ms 0.25%K + 1K
    M2 600/2000FYL
    600~2000 °F
    1.6 µm
    5 ms 0.25%K + 1K
    比温度計、可変輻射率、目標の遮蔽、部分的に満たされた視野
    R1 600/1600CYL 600~1600 °C
    0.85~1.1 µm
    100 ms 0.65%K
    R1 1100/2900FYL
    1100~2900 °F
    0.85~1.1 µm
    100 ms
    0.65%K
    R1 1000/2600CYL
    1000~2600 °C
    0.85~1.1 µm
    100 ms
    1.1%K
    R1 1800/4700FYL
    1800~4700 °F
    0.85~1.1 µm
    100 ms
    1.1%K
    Y - レーザターゲティングシステムが使用可能であることを示します
    (3)- 75 °C / 167 °Fを超える

    標準光学仕様
    焦点範囲 0.5m/19.7インチ~無限(Vバージョン)
    0.35~1.0m/13.8~39.4インチ(Sバージョン)
    照準 6°目盛りで定義された視野
    1.8X 倍率
    30mm/1.2インチアイレリーフ(メガネ付き/メガネなし)
    検出されたエネルギーの少なくとも98%が目盛りで定義された領域内にあることが保証されています
    光ファイバ光学仕様
    焦点範囲 スペーサーで決定
    なし 500mm/19.69インチ
    250mm/9.84インチ
    赤色 100mm/3.94インチ
    ライトガイドの長さ 1.0m/3ft 3インチ、 2.0m/6ft 6インチおよび3.5m/11ft 6インチ
    環境仕様
    振動 3g - 60~300Hz、0.5mm - 10~60Hz
    湿度 0~99%結露なし
    CE EN 50-082-2 (免除)
    EN 50-081-1 (放射)
    密封 IP54要件へ
    光ファイバ:光学ヘッド 200 °C / 392 °F最高周囲温度
    ライトガイド 200 °C / 392 °F最高周囲温度
    オプションのエクストラ
    標準ボディ クローズアップレンズ
    涙腺 レーザターゲティング
    S4T100 A/0813

    詳細な技術仕様については、下記のドキュメントセクションの特定の製品パンフレットを参照してください。
