不透明度モニターは、燃焼発生源からの煙や粉塵の排出量を測定するために使用されます。これは非接触測定で、光ビームのみがスタックまたはダクト内の燃焼ガスに侵入するため、デリケートな光学部品や電子部品の周囲に取り付けることができます。
ただし、機器はスタックに直接取り付ける必要があるため、高温、ほこり、腐食性の煙道ガスが機器の光学面に接触すると、損傷する危険性があります。
そのため、装置の取り付けを通して、スタックに清浄でフィルター処理されたパージエアを連続的に流すことが重要です。
煙道内に燃焼ガスがあるときは時間パージエアが流れている必要があります。
機器が最初にスタックに取り付けられる前に、空気パージシステムが取り付けられ、正しく機能することを確認する必要があります。

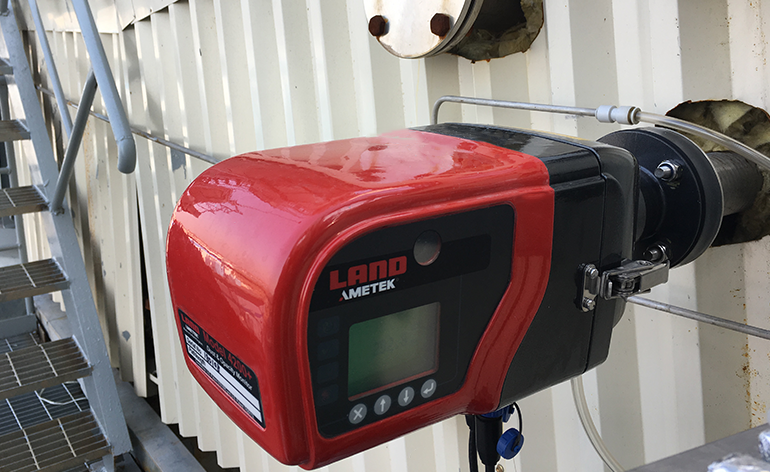

アメテックランド
4400および
4500 MkIII不透明度モニターは、パージ空気出口を横切る流速5m/sで動作するように設計されています。
つまり、トランシーバおよび再帰反射器の最小流量は、それぞれ 30.5m3/h または 18 ft3/min です。
より高い流速は一般に有害ではありませんが、低い流速は渦を発生させ、これが煙道ガスをパージノズルに引き戻し、光学表面を汚染する可能性があります。
アメテックランドでは、パージエアを供給するためにサイドチャネルブロワの使用を推奨しています。
これは、1つの可動部のみを備えた大容量ポンプで、インレットフィルターとウェザーカバーが付属しています。
ほとんどの場合、単一の送風機は、トランシーバと再帰反射器の両方に十分な空気を供給することができます。
多くのユーザは、不透明度モニタをパージするために圧縮空気を使用できるかどうか疑問をもっております。
一般に、これは推奨するものではありません。これは、このような高流量のクリーンで乾燥したオイルフリーの空気を維持するのに非常に費用がかかるためです。
パージブロワーの回収期間は通常6か月程度です。
